Гнучкий повітропровід TROTEC SP-C 425 мм, 7,6 м для подачі теплого повітря

Гнучкий повітропровід TROTEC SP-C 425 мм, 7,6 м (код виробника 6100001267) — термостійкий повітряний рукав із внутрішнім діаметром 425 мм для спрямування теплого повітря від мобільних нагрівачів у робочу зону. Рукав має сталеву спіраль, захист від стирання та дві ділянки з різною термостійкістю: перші два метри витримують температуру до +110 °C, решта — до +100 °C. Модель сумісна з TROTEC IDS 80, а через відповідні розподільники — з IDS 100 та IDS 900.

Повітропровід використовують, коли теплогенератор потрібно встановити на відстані від зони обігріву, наприклад у складі, ангарі чи на будівельному майданчику. Гнучкий рукав дозволяє прокласти повітряний канал в обхід обладнання та спрямувати нагріте повітря саме до тієї ділянки, де працюють люди або необхідно підтримувати температуру.

Дві температурні зони та захищена конструкція рукава

Посилена ділянка біля нагрівача

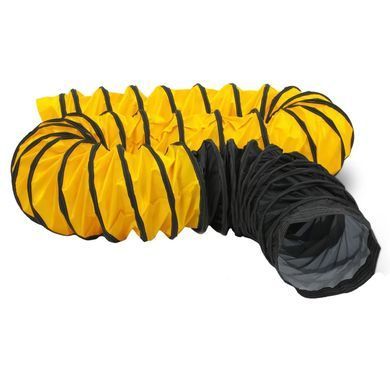

Чорна двометрова ділянка виготовлена зі зносостійкої ПВХ-тканини та розрахована на температуру від −24 до +110 °C. Її розташовують з боку подачі нагрітого повітря та приєднують через відповідний адаптер або розподільник. Жовта частина рукава допускає температуру від −20 до +100 °C, тому під час роботи необхідно враховувати температурні обмеження обох матеріалів.

Сталева спіраль і захист від стирання

• Сталева спіраль підтримує форму рукава на поворотах і зменшує ризик заломів, які перешкоджають проходженню повітря.
• Захист від стирання і міцна оболонка зменшують ризик пошкоджень під час монтажу та переміщення рукава.

Радіус вигину, зазначений TROTEC, становить половину діаметра рукава — 212,5 мм. Під час прокладання уникайте різких заломів і стискання, які зменшують прохідний переріз та ускладнюють рух повітря.

Підключення TROTEC SP-C 425 мм до IDS 80, IDS 100 та IDS 900

Для цієї моделі виробник передбачає підключення до дизельних нагрівачів непрямого нагріву серії IDS. Спосіб приєднання залежить від конкретного теплогенератора та кількості повітряних ліній:

• TROTEC IDS 80 — через адаптер діаметром 400 мм, код виробника 6100006165.
• TROTEC IDS 100 — через двоканальний розподільник із виходами 2 × 400 мм, код виробника 6100006172.
• TROTEC IDS 900 — через чотириканальний розподільник із виходами 4 × 400 мм, код виробника 6100006175.

Для фіксації рукава використовують універсальний стяжний ремінь TROTEC серії SP, код виробника 6100001995. Адаптер забезпечує підключення одного повітропроводу до IDS 80, тоді як розподільники IDS 100 та IDS 900 дозволяють організувати дві або чотири окремі лінії подачі теплого повітря.

Монтаж і прокладання повітряного рукава

Перед запуском перевірте цілісність оболонки, стан з'єднань і надійність кріплення. Прокладайте рукав на достатній відстані від гострих країв, рухомого обладнання та матеріалів, які можуть притиснути його до підлоги чи конструкцій.

Для завершення роботи IDS 80 переведіть перемикач нагрівача в положення 0 або зупиніть нагрівання за допомогою підключеного термостата. Пальник вимкнеться, а вентилятор продовжить працювати приблизно 90 секунд для охолодження. Після повної зупинки вентилятора від'єднайте нагрівач від електромережі. Демонтувати повітропровід можна після охолодження обладнання.

Замовляйте гнучкий повітропровід TROTEC SP-C 425 мм, 7,6 м у CleanAirLove для підключення до IDS 80 або систем розподілу теплого повітря від IDS 100 та IDS 900. Термостійка приєднувальна ділянка та захищена оболонка особливо корисні там, де рукав доводиться прокладати між обладнанням, переміщувати або використовувати на різних робочих ділянках.

Питання про сумісність та використання повітропроводу

Чому повітропровід діаметром 425 мм підключають до адаптера 400 мм?

Це штатна комбінація аксесуарів TROTEC: повітропровід SP-C 425 мм зазначений в інструкції IDS 80, а для нагрівача передбачений адаптер діаметром 400 мм, код 6100006165. Рукав фіксують на з'єднанні стяжним ременем серії SP.

Чим повітропровід SP-C відрізняється від SP-T?

Повітропроводи SP-T розраховані на температуру до +80 °C, короткочасно — до +100 °C. У SP-C перші два метри виготовлені з посиленої ПВХ-тканини, яка витримує до +110 °C, а решта рукава — до +100 °C. Саме підвищена термостійкість приєднувальної ділянки є основною відмінністю SP-C.

Чи можна приєднати рукав до IDS 100 або IDS 900 напряму?

Для цих моделей передбачене підключення через розподільники: IDS 100 має штатний вихід діаметром 500 мм, а IDS 900 — 700 мм. Повітропровід SP-C 425 мм приєднують до двоканального розподільника 2 × 400 мм для IDS 100 або чотириканального 4 × 400 мм для IDS 900.

Чи можна з'єднати два повітропроводи серії SP?

Для з'єднання рукавів використовують патрубок TROTEC SP 450 мм, код виробника 6100001930. Кожен рукав закріплюють на патрубку окремим стяжним ременем. Під час збільшення довжини траси необхідно враховувати можливості вентилятора нагрівача та допустимі параметри повітропровідної системи.

Чи підходить TROTEC SP-C 425 мм для електричного нагрівача?

Так, TROTEC передбачає використання серії SP-C з електричними нагрівачами та іншими системами подавання теплого повітря. Для моделі діаметром 425 мм необхідно враховувати розмір вихідного патрубка конкретного нагрівача, тип з'єднання та температуру повітря.

Чи використовується SP-C 425 мм для відведення димових газів?

Ні. Це повітропровід для подачі теплого повітря від нагрівача. Для відведення продуктів згоряння в обладнанні непрямого нагріву передбачений окремий димохід.
