Екваторіальний клин Celestron Wedge 93665 для астрофотографії з NexStar та Origin

Екваторіальний клин Celestron Wedge для NexStar SE 6/8, Evolution 6/8/8HD та Origin (93665) переводить штатне альт-азимутальне монтування в екваторіальний режим, даючи змогу спрямувати його вісь обертання до небесного полюса. Така конфігурація компенсує поворот поля, дає змогу збільшувати тривалість експозицій і використовувати сумісний автогід для корекції ведення. Лита алюмінієва конструкція витримує навантаження до 16,33 кг, підтримує налаштування широти від 0° до 70° та має азимутальне регулювання в межах ±10°.

Celestron Wedge 93665 розрахований на сумісні системи NexStar та Celestron Origin для астрофотографії з тривалими експозиціями.

Що змінює екваторіальний клин у роботі монтування

В альт-азимутальному режимі (Alt-Az) телескоп супроводжує об’єкт за висотою та азимутом, проте орієнтація кадру відносно сенсора поступово змінюється. Клин нахиляє азимутальну вісь до кута, що відповідає широті місця спостереження, а після полярного вирівнювання вона стає віссю екваторіального супроводу.

• Триваліші експозиції. Компенсація повороту поля дає змогу знімати туманності, галактики й зоряні скупчення з тривалішими експозиціями.
• Точніше ведення. Полярне вирівнювання зменшує дрейф об’єкта під час тривалої зйомки; результат також залежить від фокусної відстані, похибок приводу та гідування.
• Робота з автогідом. Екваторіальна конфігурація дає змогу підключити сумісну систему гідування для корекції дрібних помилок супроводу.
• Режим EQ для Celestron Origin. Origin у режимі EQ підтримує ручне налаштування окремих експозицій понад 30 секунд і зйомку поблизу зеніту.

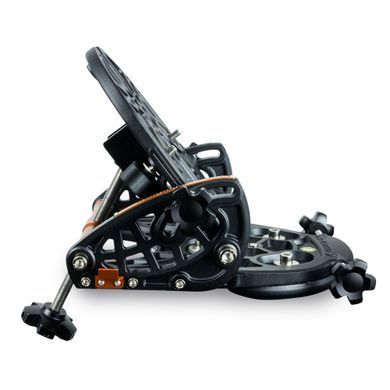

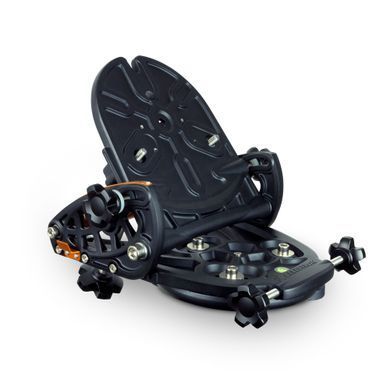

Конструкція екваторіального клина Celestron Wedge 93665

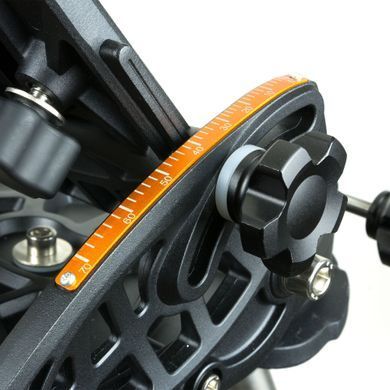

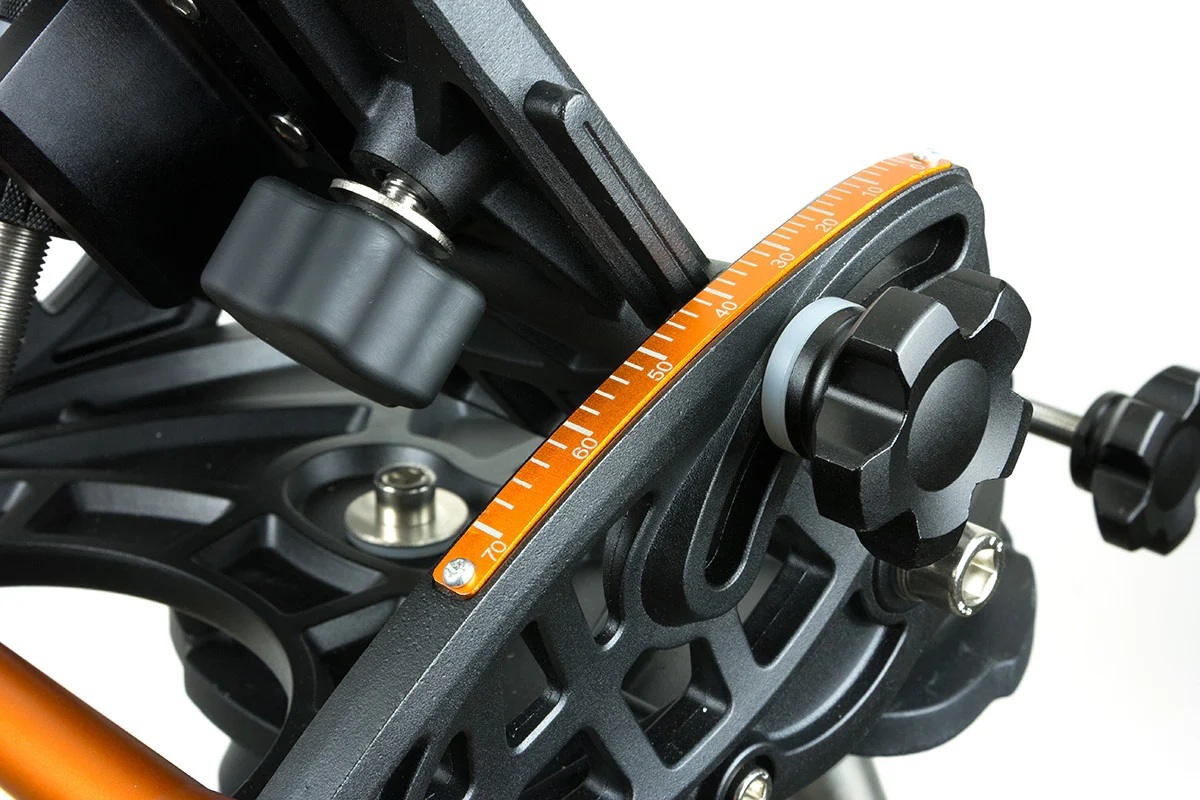

Точне регулювання широти й азимуту

Нахил платформи задається окремою ручкою, а положення фіксується двома бічними ручками блокування широти. Спочатку шкалу встановлюють відповідно до географічної широти, після чого виконують коригування за висотою та азимутом. Перед обертанням азимутальних ручок виробник рекомендує трохи послабити три гвинти азимутальної пластини.

Стійкість системи під навантаженням

Лита алюмінієва конструкція утримує телескоп і компоненти знімального тракту. На широтах 50° і вище бічні пластини можна перенести вперед: центр ваги зміщується ближче до центра штатива, що підвищує стійкість системи.

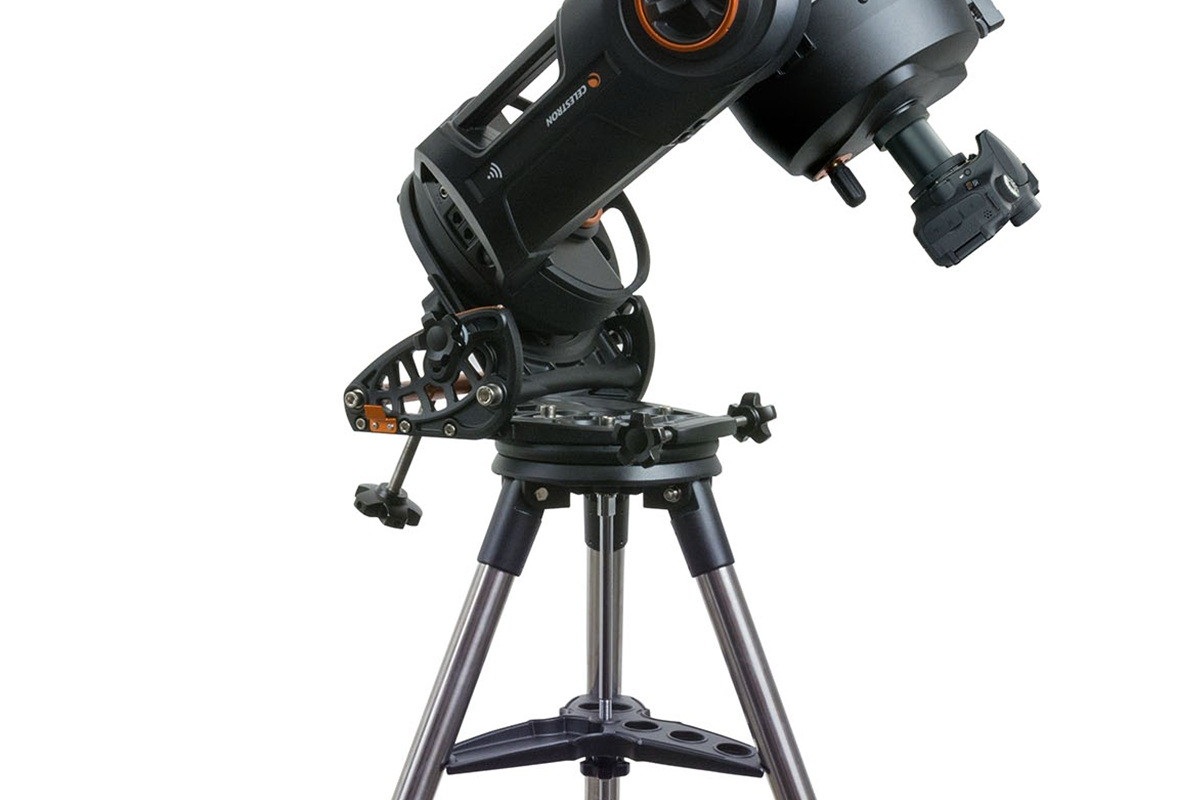

Кріплення до штатива та монтування

Під час встановлення NexStar SE або Evolution модель 93665 кріпиться до сумісного штатива через центральний позиційний штифт і три штатні підпружинені гвинти. Телескоп підвішують на монтажному болті через верхній паз похилої платформи, вирівнюють за посадковими заглибленнями та фіксують двома кріпильними болтами, закріпленими на платформі.

Як підготувати екваторіальну платформу до зйомки

Клин постачається майже зібраним. Перед установкою приєднують механізм регулювання широти, перевіряють бічні пластини й підтягують кріплення комплектними шестигранними ключами. Широту та приблизний азимут задають до монтажу телескопа. Для NexStar SE та Evolution далі діють так:

1. Виставте приблизну широту місця спостереження за шкалою та зафіксуйте платформу.
2. Закріпіть клин на штативі трьома штатними гвинтами.
3. Підвісьте основу телескопа на монтажному болті, злегка підтягніть його, сумістіть два інші отвори та вкрутіть два кріпильні болти, зафіксовані на платформі.
4. Виконайте передбачене для вашої системи екваторіальне вирівнювання та скоригуйте полярну вісь ручкою регулювання широти та двома азимутальними ручками.
5. Перевірте надійність затягування всіх гвинтів, використовуючи помірне зусилля.

Для NexStar SE та Evolution процедура залежить від пульта, застосунку або системи StarSense AutoAlign. Для Celestron Origin потрібна актуальна версія застосунку з підтримкою режиму EQ: він проводить користувача через вирівнювання, а механічні поправки вносять регуляторами клина.

Кому підійде екваторіальний клин 93665

Клин потрібен власникам сумісних телескопів, які планують знімати об’єкти глибокого неба, збирати серії кадрів і застосовувати автогідування. У візуальних спостереженнях його використовують рідше, оскільки екваторіальне ведення потрібне передусім під час астрофотографії.

Celestron Wedge 93665 розрахований на власників NexStar SE, NexStar Evolution або Origin, які планують астрофотографію з тривалішими окремими експозиціями та готові освоїти полярне вирівнювання. Замовити клин варто для зйомки серій кадрів із тривалішими експозиціями на сумісному NexStar або Origin.

Питання про Celestron Wedge 93665

З якими телескопами сумісна модель 93665?

Celestron Wedge 93665 сумісний із Celestron NexStar SE 6 і 8, NexStar Evolution 6, 8 та 8HD, а також з Celestron Origin. Клин встановлюють на штатний сумісний штатив відповідної системи.

Чи усуває екваторіальний клин поворот поля?

За точного полярного вирівнювання екваторіальне ведення компенсує поворот поля. Чіткість зір у серії кадрів також залежить від точності полярного вирівнювання, похибок приводу та гідування.

Чи обов’язково використовувати автогід?

Автогід є додатковим компонентом. Після полярного вирівнювання монтування працює в екваторіальному режимі, а сумісний автогід може коригувати дрібні похибки під час тривалих експозицій.

Як виконується полярне вирівнювання клина Celestron 93665?

Клин приблизно встановлюють за географічною широтою, запускають екваторіальне вирівнювання, а остаточне коригування виконують ручкою регулювання широти та двома азимутальними ручками.

Що потрібно врахувати на широтах 50° і вище?

Інструкція Celestron рекомендує перенести бічні пластини вперед, щоб наблизити центр ваги телескопа до центра штатива та підвищити стійкість конструкції.

Що потрібно для роботи Celestron Origin у режимі EQ?

Потрібні клин Celestron 93665 та актуальний застосунок Origin із режимом EQ. Застосунок проводить користувача через процедуру полярного вирівнювання, а поправки вносять регуляторами клина; StarSense Autoguider є окремим аксесуаром.
